Opere di accosto: parabordi, bitte e ancoraggi nella struttura di banchina

Il bordo di una banchina è l’interfaccia fra nave e infrastruttura. Parabordi e bitte devono trasferire le azioni alla sovrastruttura e alle fondazioni attraverso un percorso resistente continuo. Il dimensionamento degli arredi portuali richiede pertanto di considerare geometria dell’accosto, caratteristiche delle navi e capacità della struttura che li sostiene.

Accosto e ormeggio generano azioni diverse

Il parabordo assorbe parte dell’energia associata all’avvicinamento della nave e limita la reazione trasmessa allo scafo e alla banchina. La bitta riceve invece le azioni degli ormeggi, che dipendono dalla configurazione dei cavi e dalle condizioni operative considerate. I due sistemi hanno funzioni differenti e richiedono verifiche coerenti con lo scenario di servizio.

Per il lettore non specialista, il parabordo è un dispositivo deformabile, mentre la bitta è un punto di ancoraggio. Entrambi diventano efficaci soltanto se il collegamento alla struttura e la struttura stessa possono sostenere le azioni previste.

Dal dispositivo al calcestruzzo

Il percorso dei carichi attraversa piastre, tirafondi o altri sistemi di fissaggio, armature locali e corpo della banchina. Il progetto deve verificare la resistenza dei componenti e i possibili meccanismi di rottura del supporto. Distanze dai bordi, interferenze fra ancoraggi e stato del calcestruzzo influenzano la soluzione.

La semplice sostituzione di una bitta con un modello di maggiore capacità nominale non dimostra l’adeguatezza dell’insieme. Occorre verificare le azioni introdotte nella sovrastruttura e nelle fondazioni, oltre alla compatibilità geometrica con l’impiego previsto.

Predisposizioni e controlli di posa

La posizione degli ancoraggi deve essere coordinata con armature, giunti e sottoservizi. Prima del getto si controllano dime, quote, orientamento e immobilizzazione degli inserti. Dopo il disarmo si verificano geometria e integrità delle zone interessate, prima dell’installazione dei dispositivi.

Per fissaggi post-installati la scelta deve essere coerente con le condizioni del supporto e con la documentazione del sistema. Perforazione, pulizia, profondità e tempi di posa incidono sul risultato. Prove e criteri di accettazione devono essere definiti dal progetto e dal piano qualità, senza ricavare capacità ammissibili da sole misure esterne.

Adeguare un accosto in un porto attivo

La documentazione Fincosit sul Ponte dei Mille Levante a Genova descrive la riprofilatura del bordo e il coordinamento con gli approdi crocieristici. Il caso evidenzia che l’adeguamento interessa anche geometria dell’accosto, accessi e sequenze di cantiere, oltre ai singoli componenti.

Un ulteriore esempio nel portfolio Fincosit è il molo Italia di Livorno, la cui scheda comprende parabordi e bitte insieme alle opere di banchinamento. L’interfaccia nave–banchina deve essere letta come parte del sistema strutturale.

Coordinamento, verifiche e manutenzione

L’adattamento degli accosti a navi o sistemi di ormeggio differenti richiede di rivalutare geometrie e azioni trasmesse alla banchina. La disponibilità di spazio per nuovi dispositivi va accompagnata dalla verifica del supporto e delle connessioni esistenti.

L’accettazione comprende identificazione dei dispositivi, documentazione dei fissaggi e riscontro delle geometrie. Il piano di manutenzione deve rendere ispezionabili connessioni e componenti soggetti a usura, individuando criteri di intervento compatibili con il servizio previsto.

Il percorso dei carichi verso il terreno è approfondito nell’analisi delle banchine a cassoni e delle vie di corsa.

Fonti e documentazione

Fincosit: riprofilatura del Ponte dei Mille Levante

Fincosit: molo Italia, Livorno

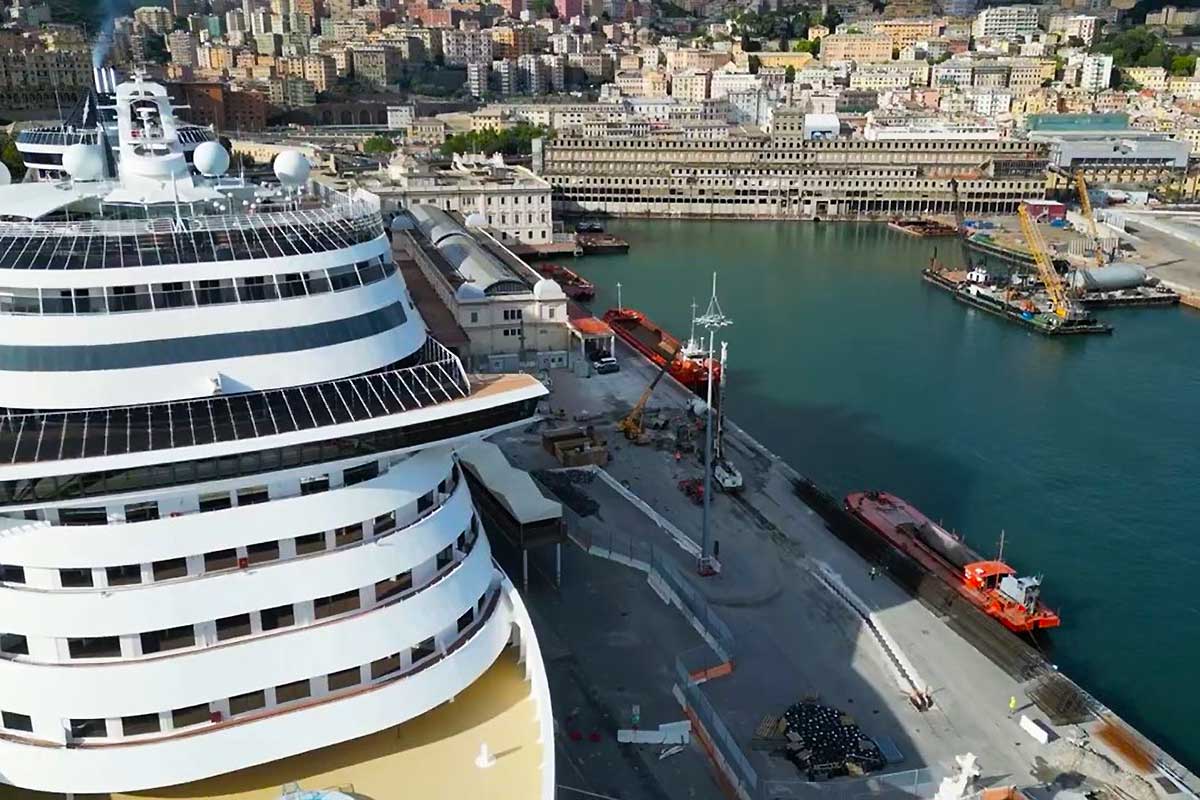

Fotografia di copertina: Ponte dei Mille Levante nel porto di Genova durante le attività di riprofilatura della banchina. Fonte: Fincosit.
